Модели систем управления

Модель процедуры сертификации по ИСО 9000

В процесс проектирования QM-системы необходимо вовлечь каждый отдел и каждого служащего. В зависимости от размера предприятия и применяемых методов управления качеством на проектирование системы требуется от 6 до 18 месяцев. Основные этапы проекта сертификации показаны в процедурной модели для сертификации по ИСО 9000 (см. Рис. 5).

На Рис. 5 представлена графическая модель процесса сертификации в формате eEPC (extended Event-driven Process Chain, расширенная событийно-ориентированная модель)

. Последовательность функций в рамках процесса сертификации отображается в виде диаграммы процесса, где каждой функции определены начальные и конечные события

. С помощью события описывается существующее состояние информационного объекта, которое позволяет осуществлять контроль или влиять на технологию протекания бизнес-процесса. События, вместе с функциями, играют ключевую роль в eEPC-моделях бизнес-процессов. Они изменяют состояние информационных объектов модели данных и, следовательно, связывают модель данных с представлением данных. События запускают (активируют) функции и являются результатом их выполнения. Функции могут иметь более детальное описание на следующих уровнях декомпозиции.

Таким образом, комбинации событий и функций являются событийно-ориентированными цепочками бизнес-процессов (eEPC-модели). Логические условия выполнения фрагментов цепочки процесса представляются правилами

в виде логических операторов AND, OR и XOR. Теоретической основой eEPC-модели является определенный класс сетей Петри (PetriNet).

Процедурная модель представляет собой событийно-ориентированную eEPC-модель, которая охватывает все множество процессов-прототипов, описывает в базе данных ARIS каждый шаг - от стратегического планирования до получения сертификата ИСО.

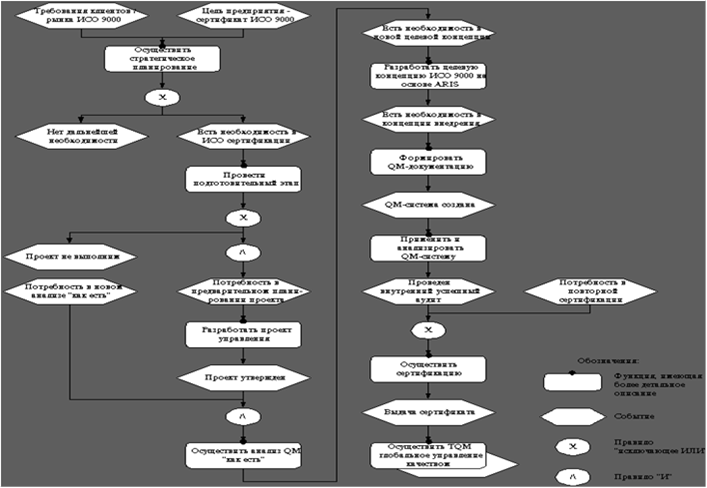

Рис. 5. Модель процедуры сертификации

Диаграмма, представленная на Рис. 5, является первым уровнем представления функций. eEPC-модель включает, как функции, необходимые в создании QM-документации, ориентированной на процессы, так и практические инструкции по внедрению ARIS Toolset. Добавляя или удаляя отдельные этапы, выделяя на них необходимые ресурсы, ARIS Toolset можно адаптировать к общим техническим требованиям предприятия. Связав Toolset с какой-нибудь системой управления проектом, планы проекта могут быть созданы непосредственно из процедурной eEPC-модели.

Процедурные модели отражают экспертные знания, приобретенные в ходе многих консалтинговых проектов. Они служат надежным руководством для подготовки и проведения процедуры сертификации QM-систем, а также для применения на предприятии концепции глобального управления качеством (Total Quality Management, TQM).

Заключение

Разработка сложных информационных систем (ИС) таких, какими являются ИС административно-управленческой деятельности предприятий (организаций, учреждений и т.д.; в дальнейшем ИС предприятий), невозможна без тщательно обдуманного методологического подхода. Какие этапы необходимо пройти, какие методы и средства использовать, как организовать контроль за продвижением проекта и качеством выполнения работ - эти и другие вопросы решаются методологиями программной инженерии.

В настоящее время существует ряд общих методологий разработки ИС. Главное в них - единая дисциплина работы на всех этапах жизненного цикла системы, учет критических задач и контроль их решения, применение развитых инструментальных средств поддержки процессов анализа, проектирования и реализации ИС.

Для различных классов систем используются разные методы разработки, определяемые типом создаваемой системы и средствами реализации. Спецификации этих систем, в большинстве случаев, состоят из двух основных компонентов - функционального и информационного. По способу сочетания этих компонентов подходы к представлению информационных систем можно разбить на два основных типа - структурный и объектно-ориентированный.

В области создания систем автоматизации административно-управленческой деятельности доминируют структурные подходы, так как они максимально приспособлены для взаимодействия с пользователями (заказчиками), не являющимися специалистами в области информационных технологий. Адекватными инструментальными средствами, поддерживающими структурный подход к созданию информационных систем, являются так называемые CASE-системы автоматизации проектирования.

Данная работа посвящена обсуждению вопросов информатизации принятия управленческих решений.
